C3107万向抽气罩

发布时间: 2021/12/24 19:01:45

C3106万向抽气罩

c3107 .0.jpg


● 品    牌:津华创

● 型    号:C3107

● 品    名:万向抽气罩(铝合金通用型,75/115MM * 115MM管径)

● 安装方式:吸顶式/壁挂式自由选择

● 法兰直径:200MM * 200MM

● 出风口直径(内径):103MM

● 出风口直径(外径):110MM

● 底座管道材质:铝合金材质

● 底座管道直径:115MM * 115MM

● 底座管道壁厚:1.5MM

● 出风口变径:110MM直通接头

● 折叠管道直径外径:78MM

● 折叠管道壁厚:1.5MM

● 折叠管道材质:铝合金材质

● 阀门类型:手动调节

● 活动关节材质:增强PP材质

● 活动关节壁厚:4MM

● 扭力弹簧材质:304不锈钢

● 轴承类型:整体式平面推力轴承

● 关节拉杆材质:304不锈钢

● 罩口尺寸:标配直径375MM * 120MM

● 关节支撑方式:扭力弹簧

● 360度旋转轴材质:增强PP /PA6/铝合金

● 360度旋转轴数量:1个

● 活动关节数量:3组

● 适用层高:3.5米

● 可选旋转半径:1.2米/1.5米/1.8米

● 相较近品优势:整体外观漂亮,安装简单,质量稳定,独特的关节结构使关节调整时极具灵活性,根据实地需求可360°自由旋转调节方向,以便气流经过时降低不必要产生的湍流,以固定架为中心垂直拉伸最大活动半径可达180CM,适用于到工作台面高度150CM—240CM。

● 符合标准:

符合GB/T 45001-2020/ISO 45001:2018标准,职业健康安全管理体系认证

符合GB/T 24001-2016/ISO 14001:2015标准,环境管理体系认证

符合GB/T 19001-2016/ ISO 9001:2015标准,质量管理体系认证

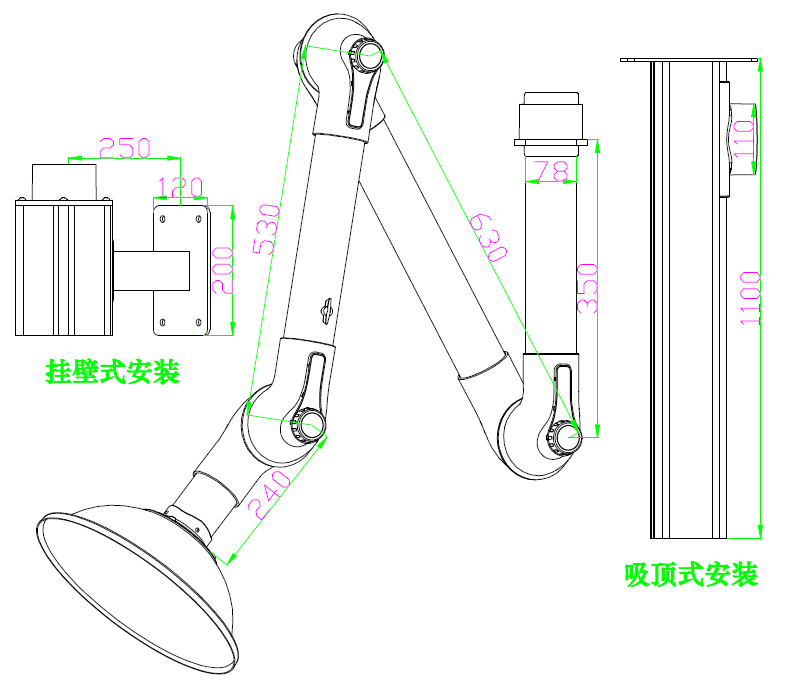

●技术图纸
